产品描述
XZ-M2001射频模块是一款小型化的UHF RFID读写器，核心部件采用R2000为核心平台，R2000是一款高性能高度集成的读写器IC，集成了模拟射频前端与基带数字信号处理模块等功能。用户只需要提供电源和通讯接口，可以很方便的通过 API 函数库控制模块工作，同时模块提供有丰富的I/O接口，实现对外围设备控制。本模块优良性能可适合各种应用场景用户开发。
典型应用
手持式RFID设备 嵌入式RFID设备 一体式RFID设备 写卡器设备
主要特性
UHF RFID 读写器
工作频率范围：840MHz～960MHz
端口输出功率：33dBm
供电电源：3.5V～17V
功耗：1.3A/5V @ +33dBm
ISO 18000-6C/E1G2 support
解码：FM0, Miller 2/4/8
读卡速率：>400次/秒
尺寸：60mm x 40mm x 3.8mm
3.工作参数：
参数特性 | 数值 |
供电电压（VCC) | +17V |
端口输出最大功率 | 34dBm |
工作温度 | -20℃ to +70℃ |
存储温度 | -40℃ to +85℃ |
4.射频性能参数：
VCC = 5V， TA = 25℃
参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作频率 | 840 | 960 | MHz | ||
频率容差 | 8 | PPm | |||
频率步进 | 国标 | 250 | KHz | ||
输出功率 | 0 | 33 | dBm | ||
发射功率步进 | 1 | dB | |||
输出功率平坦度 | 输出功率27dBm | -1 | 0.4 | 1 | dB |
占用带宽 | 输出功率27dBm | 68 | KHz | ||
ACP | ±250 kHz(±1 CH) | -46 | dBc | ||
±500 kHz(±2 CH) | -62 | ||||
VSWR | 关功放状态 | 1.5 |
5.模块性能：
工作频率
GB：920MHz～925MHz、 GB：840MHz～845MHz、
FCC：902MHz～928MHz、
ETSI：865MHz～868MHz （可选）
RF端口输出功率：33dBm±1dB
工作模式：定频或跳频可选
前向调制方式：PR-ASK、DSB-ASK
解码：FM0, Miller 2/4/8
基带速率 : 40k ,160k,320k, 400k
连续读标签距离（读EPC码）：0～10米,连续读100次读成功率大于95％（无干扰环境）。
测试条件： 8dBi线极化天线，射频连接电缆插入损耗小于1dB，标准标签（灵敏度优于-18dBm）
连续写标签距离（写EPC码）：0～6米，连续写100次写成功率大于90％。
测试条件： 8dBi线极化天线，射频连接电缆插入损耗小于1dB，标准标签（灵敏度优于-18dBm）
读卡速率：＞400次/秒
多标签处理能力：400张/10秒
满足国标、FCC、ETSI标准
6.接口定义
本射频模块有两种接口方式：
1、FPC连接器接口，2、邮票孔接口
7.邮票孔定义
可将邮票孔固定于PCB内，实现对射频板通讯及其控制。
邮票孔接口定义
接口名称 | 描述 |
VCC | 电源 |
GND | 电源接 |
RXD | UART TTL电平 |
TXD | UART TTL电平 |
RF OUT1 | 射频功率输出端口1，使用焊接式开口射频线连接输出 |
RF OUT2 | 射频功率输出端口2，射频接头MMCX |
8.FPC连接器接口
可通过外接30PIN FPC连接线，实现对射频板通讯及其控制。
9.FPC连接器接口定义
PIN脚 | 定义 | 描述 |
1 | GND | 电源地 |
2 | GND | 电源地 |
3 | GND | 电源地 |
4 | GND | 电源地 |
5 | GND | 电源地 |
6 | VCC | 电源 |
7 | VCC | 电源 |
8 | VCC | 电源 |
9 | VCC | 电源 |
10 | VCC | 电源 |
11 | VCC | 电源 |
12 | VCC | 电源 |
13 | VCC | 电源 |
14 | VCC | 电源 |
15 | VCC | 电源 |
16 | GND | 电源地 |
17 | GND | 电源地 |
18 | GND | 电源地 |
19 | GND | 电源地 |
20 | GND | 电源地 |
21 | UART_RXD | TTL 电平 |
22 | UART_TXD | TTL 电平 |
23 | EN | 使能控制脚 |
24 | GPIO 1 | 输入/输出1 |
25 | 蜂鸣器 | 控制外接蜂鸣器 |
26 | GPIO 3 | 输入/输出3 |
27 | GPIO 4 | 输入/输出4 |
28 | GPIO 5 | 输入/输出5 |
29 | GND | 电源地 |
30 | GND | 电源地 |

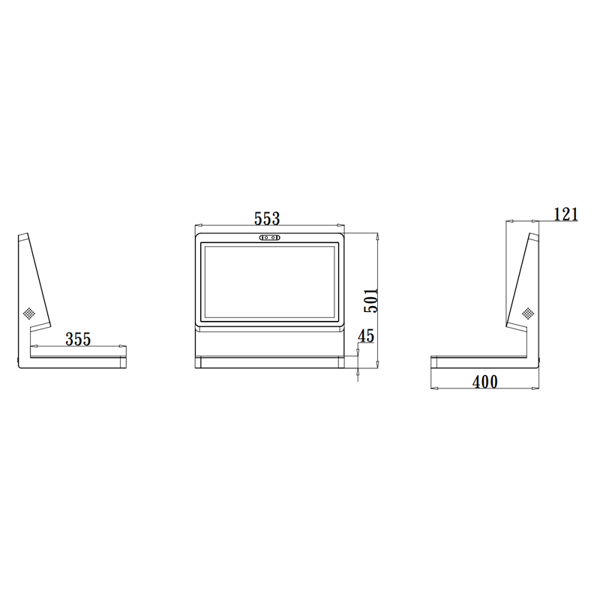

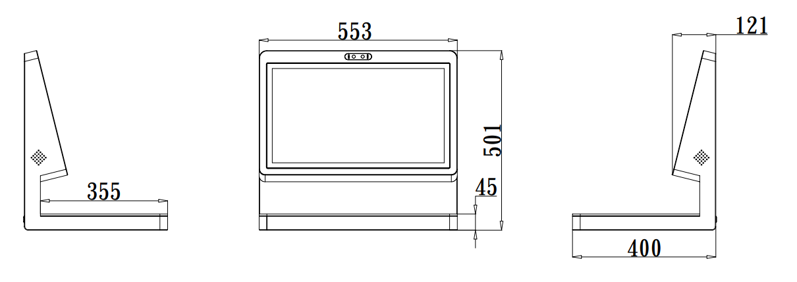

10.尺寸结构图
